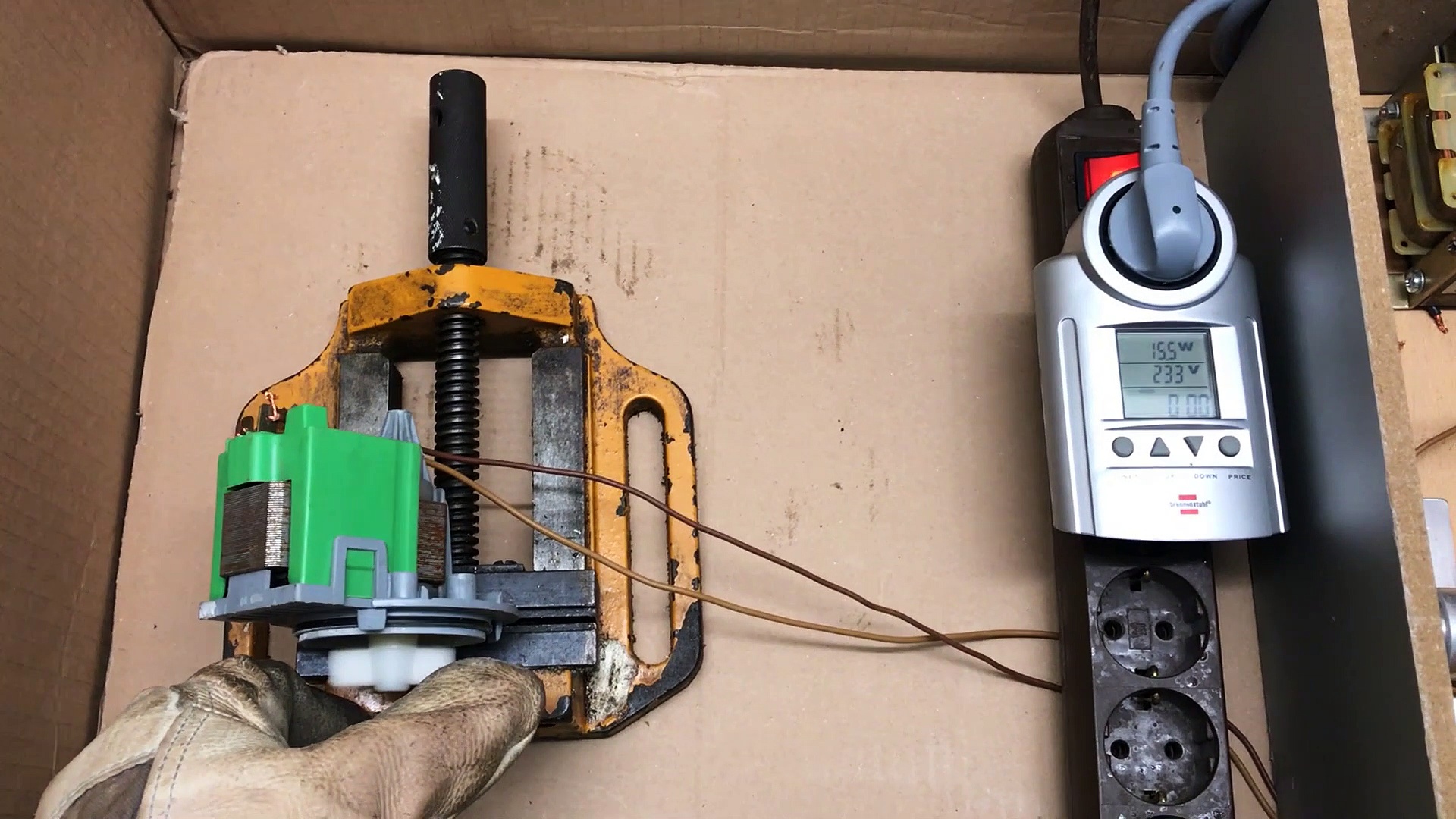

Versuche zur Kompensation des induktiven-Blindwiderstandes <br /> <br />In diesem Versuch geht es darum den Induktiven-Blindwiderstand eines Elektromotors teilweise mit einem Kondensator zu kompensieren. So dass der Motor schon bei einer geringeren Spannung den Nennstrom aufnimmt. <br />!!Ziel ist es das der Motor bei einer geringeren Leistungsaufnahme arbeitet!! <br /> <br /> <br /> <br /> <br />Versuchsaufbau <br />Ein Motor einer Laugenpumpe (mit Permanentmagnet) von einer Waschmaschine über einen Trenn-Transformator betrieben. Der Trafo kann 2 x 115 Volt oder 1 x 230 Volt abgeben. Die aufgenommene Leistung wird vor dem Transformator mit ein Leistungsmessgerät gemessen. Daher zeigtes immer 230 Volt an <br />Es kann wahlweise ein Kondensator in Reihe geschaltet werden. <br /> <br />Motor: <br />Leistung: 30 Watt <br />Spannung: 230 Volt <br />Nennstrom: 0,2 Amper <br />Bemerkung: <br />Dieser Motor wurde wegen seines einfachen Aufbaus gewählt da er nur eine Wicklung hat <br /> <br />Kondensator: <br />Kapazität: 5,7 µF <br />Spannung: 420 Volt <br /> <br /> <br />Versuchsergebnisse: <br />Versuch mit 230 Volt <br />Aufgenommene Leistung: 15-30 Watt <br />Ergebnis: Der Motor läuft normal an <br /> <br />Versuch mit 115 Volt <br />Aufgenommene Leistung: 8-14 Watt <br />Ergebnis: Der Motor läuft nicht an, er stottert. <br /> <br />Versuch 230 V mit Kondensator in Reihe <br />Aufgenommene Leistung: ca. 150 Watt <br />Ergebnis: Der Motor läuft an, die Leistungsaufnahme zu hoch <br /> <br /> <br />Versuch mit 115 V mit Kondensator in Reihe <br />Aufgenommene Leistung: ca. 8-15 Watt <br />Ergebnis: Der Motor läuft an <br /> <br />Info-Links: <br />Wechselstrom Widerstand Reihenschaltung <br />https://www.youtube.com/watch?v=ZCAdLIFYc9A <br />Blindwiderstand <br />https://www.youtube.com/watch?v=TaSdEINepBA
